Einführung

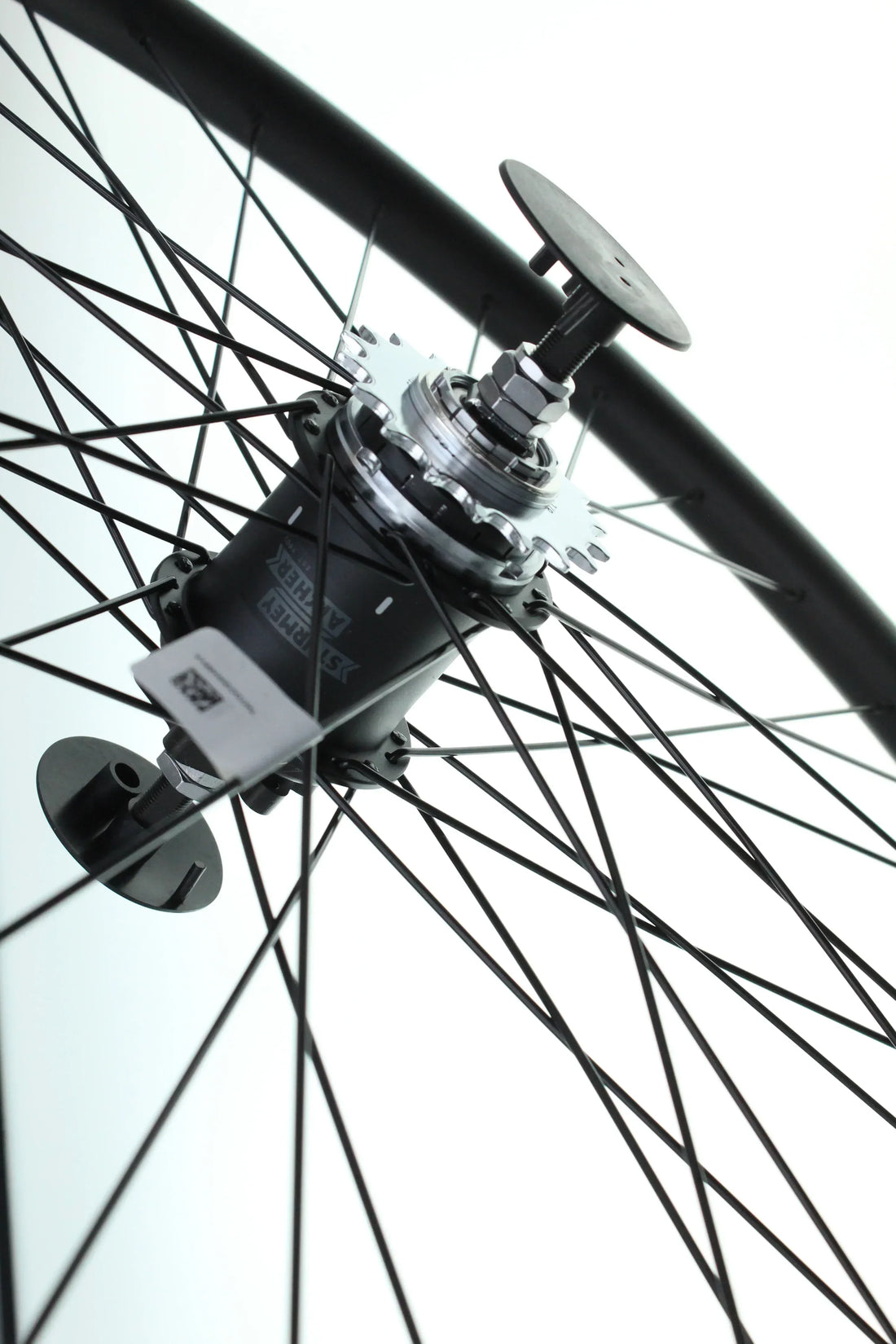

Das VanMoof AutoHub Set ist ein 2-Gang-Ersatz für die originale 4-Gang-Schaltung Ihres Fahrrads. Das Set beinhaltet ein neues Laufrad und einen elektronischen Schalthebel. Für die Montage müssen Sie den Reifen und die Bremsscheibe vom alten Laufrad übernehmen. Befolgen Sie die unten stehenden Schritte für eine erfolgreiche Montage.

Werkzeuge :

• Inbusschlüssel Nr. 2,5
• Inbusschlüssel Nr. 4
• Inbusschlüssel Nr. 5
• Diebstahlsicherungswerkzeug mit Schlüssel Nr. 15
• Reifenheber
• Pumpe
• Torx #25

Schritte:

1. Kettenschutz und Kettenspanner entfernen

Aktion :

• • Den hinteren Teil des Kettenschutzes entfernen.
  • Die Schrauben, mit denen der Kettenspanner befestigt ist, entfernen.




2. Den elektronischen Schalthebel abklemmen

Aktion :

• • Die Schraube des elektronischen Schalthebels entfernen (die Schraube für die spätere Verwendung aufbewahren).
  • Entfernen Sie die Abdeckung und ziehen Sie den Stecker vom Rahmen ab.
  • Den Stecker des elektronischen Schalthebels abziehen.




3. Hinterrad ausbauen

Aktion :

• • Verwenden Sie die Diebstahlsicherungsmutter, um beide Radmuttern zu entfernen.
  • Das Rad aus dem Rahmen herausnehmen.




4. Innen- und Außenreifen sowie Bremsscheibe umbauen

Aktion :

• • Entfernen Sie sowohl den inneren als auch den äußeren Reifen sowie die Bremsscheibe vom alten Rad.

  • Entfernen Sie das Felgenband vorsichtig und prüfen Sie es auf Beschädigungen. Wenn es in gutem Zustand ist, können Sie es für das neue Laufrad wiederverwenden; andernfalls empfehlen wir, es durch ein neues zu ersetzen. Sie können selbstverständlich jedes beliebige Felgenband verwenden.
  • Montieren Sie alle oben genannten Teile am neuen Rad.



5. Pseudo-e-Shifter installieren

Aktion :

• • Schließen Sie den Pseudo-e-Shifter an.
  • Montieren Sie die Kabelhalterung mit der Schraube, die Sie in Schritt 3 aufbewahrt haben.
  • Schieben Sie den Pseudo-e-Shifter an seinen Platz.




6. Zweigang-Naben-Hinterrad montieren

Aktion :

• • Prüfen Sie den Verschleiß der Kette. Ist sie abgenutzt, ersetzen Sie sie (Hinweis: Eine neue Kette ist nicht im Set enthalten).

  • Entfernen Sie ein ganzes Kettenglied (das hintere Kettenrad am neuen Rad ist etwas kleiner, daher ist diese Anpassung notwendig).
  • Montieren Sie das neue Rad.



7. Kettenschutz und Kettenspanner montieren

Aktion :

• • Schließen Sie den Kettenschutz und montieren Sie den Kettenspanner am Rahmen.
  • Richten Sie die Halterung des Pseudo-Schalthebels an den Löchern für den elektronischen Schalthebel aus.
  • Richten Sie den Kettenspanner korrekt an den Langlöchern aus.
  • Achten Sie darauf, dass die Metallhalterung die Kette nicht berührt.



8. Bremssattel prüfen und einstellen

Aktion :

• • Richten Sie den Bremssattel aus.
  • Stellen Sie sicher, dass die Bremsscheibe nicht schleift und die Bremsbeläge frei beweglich sind.
  • Machen Sie eine Probefahrt mit dem Fahrrad, um die korrekte Ausrichtung zu überprüfen.




Tipps zur Fehlerbehebung

• Fehler 44 : Wenn weiterhin Fehler 44 auf dem Bildschirm angezeigt wird, liegt möglicherweise ein Problem mit der Verkabelung oder der Kartusche vor, nicht mit dem E-Schalter.
• App-Einstellungen : Beim Pseudo-E-Shifter sind die Schaltpunkte auf bestimmte Geschwindigkeiten festgelegt. Die App-Einstellungen haben keinen Einfluss mehr auf den Schaltvorgang. Stellen Sie sicher, dass der Schaltpunkt korrekt eingestellt ist.
