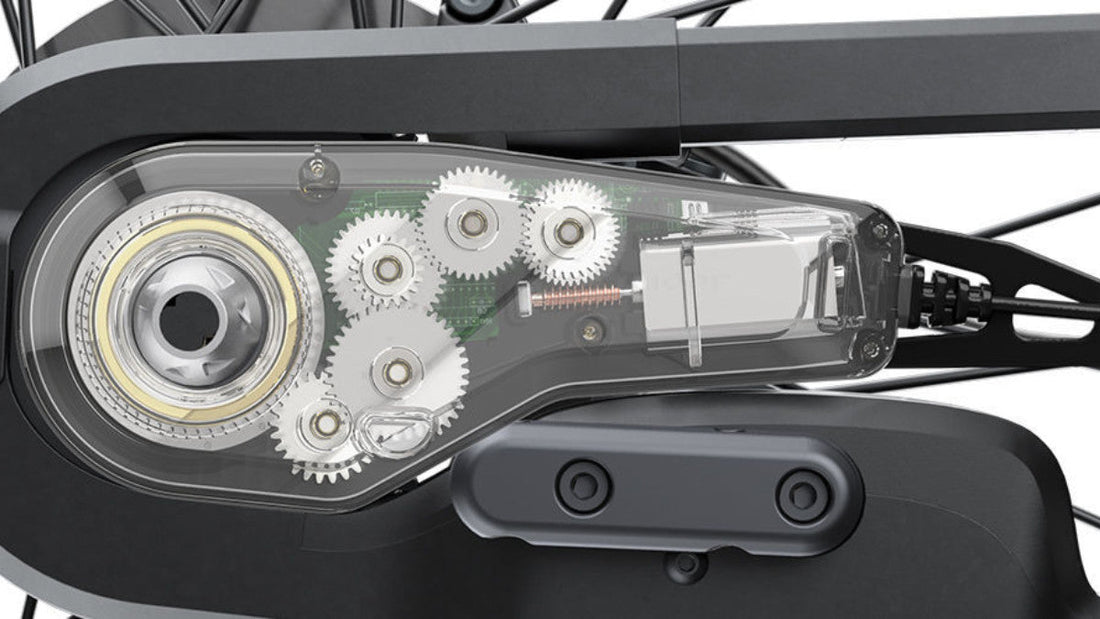

Handleiding: Vervangen van de Printplaat van een VanMoof E-Shifter

In deze handleiding worden de stappen beschreven om de printplaat van een VanMoof e-shifter te vervangen. Volg deze instructies zorgvuldig voor een succesvolle reparatie.

Benodigdheden

• Inbussleutel 2.5
• Platte schroevendraaier
• Afwaszeep
• Warm water
• Ontvetter (bijvoorbeeld Loctite 7063)
• Handdoek
• Lijm (bijvoorbeeld Loctite SI 5910)

Stappenplan

1. Schoonmaken van de E-Shifter

• Maak de e-shifter schoon met een mengsel van afwaszeep en warm water.
• Gebruik eventueel een ontvetter voor een grondigere reiniging.
• Droog de e-shifter goed af met een handdoek.

2. Verwijderen van de Schroeven

• Verwijder de 4 schroeven met de inbussleutel 2.5.
• Houd er rekening mee dat de twee schroeven die de metalen beugel vasthouden korter zijn dan de andere twee schroeven. Leg ze tijdelijk aan de kant.

3. Openmaken van de E-Shifter

• Draai de e-shifter om en gebruik de platte schroevendraaier om deze open te maken.
• Zodra je een begin hebt gemaakt, draai je de e-shifter opnieuw om en maak hem verder open met je handen. De tandwielen blijven zo in de onderste helft op hun plek.

4. Lagers Losmaken

• Soms blijft één van de twee lagers van het hoofdtandwiel aan het tandwiel hangen.
• Gebruik de platte schroevendraaier om het lager voorzichtig los te maken door de schroevendraaier rondom het lager te steken.

5. Stekkers Losmaken van de PCB

• Maak de stekkers los van de printplaat (PCB) door de platte schroevendraaier tussen het plastic randje van de connector te steken en de stekker voorzichtig los te wippen.

6. Voorbereiden van de Behuizing

• Verwijder de oude lijmresten. Dit kan vaak eenvoudig door ze los te trekken. Gebruik een platte schroevendraaier voor de laatste restjes.
• Het kan helpen om wat ontvetter (Loctite 7063) te gebruiken bij het verwijderen van lijmresten.
• Maak ook de lagers van het hoofdtandwiel schoon met ontvetter.

7. Terugplaatsen van Onderdelen

• Begin met het terugplaatsen van de lagers van het hoofdtandwiel. Breng een dun randje lijm aan voordat je deze terugplaatst.
• Plaats daarna vier drupjes lijm op de plekken waar de printplaat gemonteerd wordt en druk de printplaat op zijn plek. Controleer of deze goed op de begeleidingspuntjes valt.

8. Aansluiten van de Connectors

• Sluit de connectors weer aan. Let op dat sommige printplaten een ontwerpfout hebben waardoor de 4-polige stekker omgedraaid moet worden.

9. Controle van de Metalen Ring

• Controleer of de metalen ring in de plastic behuizing nog in de juiste positie zit. Bij verkeerde demontage kan deze verdraaid zijn; let hier goed op.

10. Controleren van Tandwielen

• Controleer of alle tandwielen nog in de juiste positie zitten.
• Plaats het hoofdtandwiel terug en draai deze naar de null-positie, zodat alles correct op lijn staat met elkaar.

11. Controle van het Hoofdtandwiel

• Controleer of het hoofdtandwiel vlak zit met de andere tandwielen. Als het hoofdtandwiel hoger ligt, dan zitten de tandwielen mogelijk niet goed in elkaar.

12. Lijmen van de buitenste rand

• Breng nu lijm aan in de buitenste rand van de e-shifter en bij de schroef gaten.

12. Samenvoegen van de Twee Helften

• Voeg nu de twee helften van de e-shifter weer samen. Houd de helft met de tandwielen een beetje schuin en breng de helft met de elektronica naar toe.
• Zorg ervoor dat alle onderdelen op hun plaats blijven en let op dat de draden niet klem komen te zitten tussen de behuizing.

13. Terugplaatsen van de Schroeven

• Nadat de e-shifter weer in elkaar is gezet, plaats je de schroeven terug. Let hierbij op dat de twee korte schroeven weer in de metalen beugel worden geplaatst en dat de kabel en de beugel goed zijn gepositioneerd.

14. Montage op de Fiets

• Volg nu de montagehandleiding om de e-shifter weer terug te plaatsen op de fiets.

15. Foutmelding 44 Behandelen

• Mocht de Error 44 niet direct verdwijnen, reset dan de fiets en plug de e-shifter in tijdens het inschakelen van de fiets.

Gefeliciteerd! Je hebt met succes de printplaat van de VanMoof e-shifter vervangen en de e-shifter weer geïnstalleerd. Controleer nogmaals of alles goed functioneert voordat je weer gaat rijden.
